Как подключить проводные входы

Иногда беспроводные датчики использовать неудобно — например, в местах с нестабильной радиосвязью или при необходимости постоянного питания. В таких случаях решением становятся проводные шлейфы сигнализации.

В этой статье вы узнаете, как правильно подключить проводные датчики к входам хаба, как настроить их в приложении и убедиться, что всё работает корректно.

Входы — это специальные клеммы на хабе или приёмно-контрольном приборе (ПКП), к которым можно подключать проводные датчики и шлейфы сигнализации.

Каждый вход может обслуживать до 10 проводных датчиков, работающих по принципу «сухой контакт»:

НЗ (нормально замкнутый) — по умолчанию цепь замкнута, тревога возникает при разрыве
НР (нормально разомкнутый) — цепь по умолчанию разомкнута, тревога — при замыкании

Входы контролируют состояние шлейфа — определяют обрыв, короткое замыкание, норму или тревогу.

В зависимости от конфигурации системы для каждого входа можно задать тип шлейфа: охранный, пожарный, тревожный и другие.

Основные параметры входов

Напряжение питания: 12 В
Тип сигнала — сухой контакт (без подачи напряжения)
Рекомендуемое сопротивление шлейфа: 4,7 кОм
Ток потребления зависит от типа и количества датчиков в шлейфе

Как подключить проводной шлейф к входу хаба

Подключение датчиков к хабу выполняется через клеммы.

Что означают клеммы на хабе:

+CN_OUT — выдаёт питание +12 В для датчиков

+CN_ZONE — это сигнальный вход, через который контролируется состояние шлейфа

–CN_ZONE — ообщий минус, общий провод для питания и сигнальной цепи

Как подключить:

Подключите провод питания (+) от датчика к клемме +CN_OUT
Подключите провод питания (–) от датчика к клемме –CN_ZONE
Подключите сигнальный провод от шлейфа к клемме +CN_ZONE

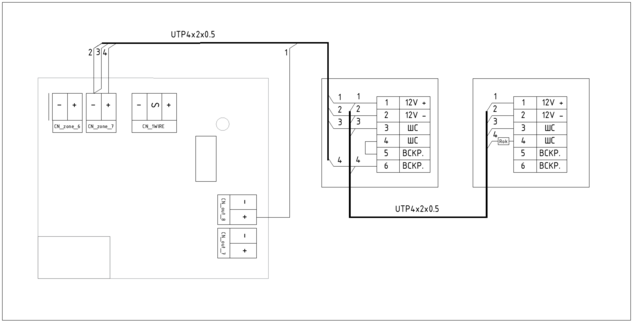

Подключение шлейфа сигнализации ко входу

Если датчик требует отдельного питания, например, инфракрасный датчик движения:

Подключите провод питания «+» к клемме +CN_OUT
Подключите провод питания «–» к клемме –CN_ZONE

Это нужно для правильного замыкания цепи.

Тип подключения шлейфа зависит от логики работы датчиков:
НЗ (нормально замкнутый) — тревога возникает при разрыве цепи
НР (нормально разомкнутый) — тревога возникает при замыкании цепи

Если используется несколько датчиков в одном шлейфе:

Для НЗ-контактов — датчики подключаются последовательно (один за другим)
Для НР-контактов — датчики подключаются параллельно (каждый отдельной веткой)

Как добавить вход в приложении

После физического подключения — нужно добавить вход в приложении :

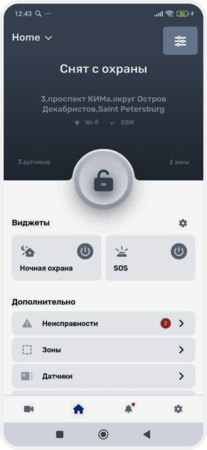

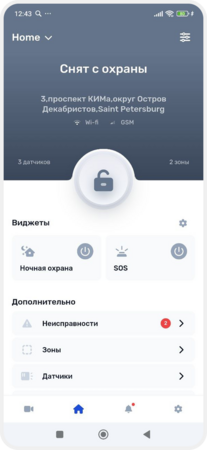

1. Перейдите на главный экран в приложении

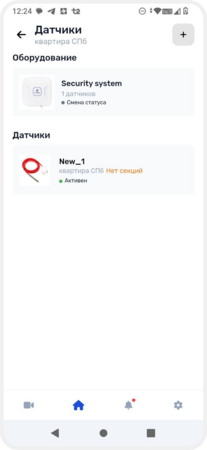

2. Откройте вкладку «Датчики»

3. Нажмите

в правом верхнем углу

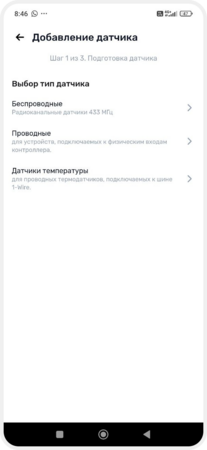

4. Выберите тип «Проводные датчики»

Добавление проводного датчика

Перейдите к настройкам датчика:

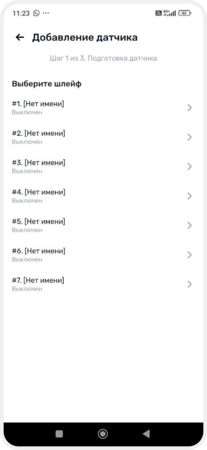

Выберите шлейф

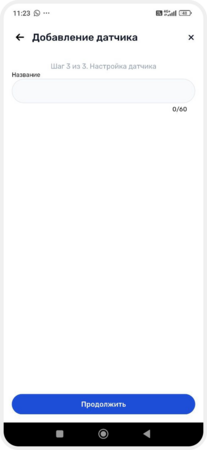

2. Укажите название датчика

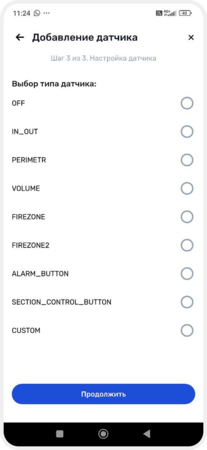

3. Выберите тип датчика из списка

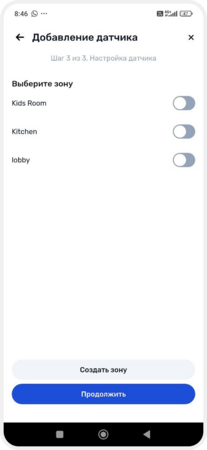

4. Привяжите его к зоне, если она уже создана, либо создайте новую. Как создать зону, читайте здесь.

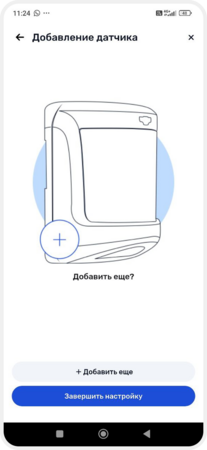

5. Нажмите «Завершить настройку»

Добавление и настройка входа

Как включить вход в приложении

3. Перейдите в «Настройки объекта» → «Оборудование»

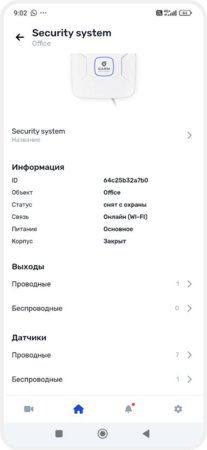

4. В «Оборудовании» нажмите на хаб — откроются его настройки

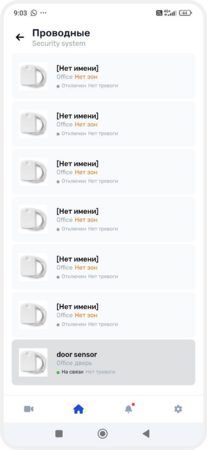

5. В датчиках хаба выберите «Проводные»

4. Выберите нужный вход

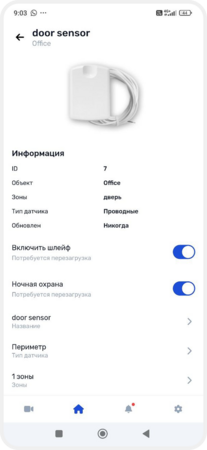

5. На странице входа переведите ползунок «Включить шлейф»

Включение входа

Чтобы завершить добавление входа, перейдите к обновлению конфигурации устройства.

Как обновить конфигурацию

Когда вы добавляете новый вход или вносите любые изменения в настройки оборудования, эти изменения сначала сохраняются в приложении, но не передаются сразу на хаб. Чтобы они начали работать — необходимо обновить конфигурацию. Приложение отправит все изменения на хаб, и он начнёт работать с ними.

Чтобы обновить конфигурацию:

Перейдите на главный экран объекта

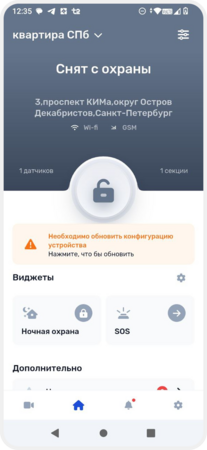

В верхней части появится уведомление «Необходимо обновить конфигурацию устройства» — нажмите на него

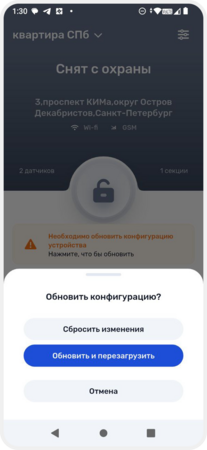

3. Подтвердите обновление кнопкой «Обновить и перезагрузить»

4. Дождитесь окончания обновления. Если передумали, можно нажать «Сбросить изменения»

Обновление конфигурации
