Как подключить хаб

Подготовка хаба к работе

Прежде чем переходить к настройке в приложении, подготовьте хаб к подключению.

В коробке с хабом вы найдёте:

Хаб GARM Link PRO — само устройство
Адаптер питания (вход: 110–240 В, выход: 12 В / 2 А) — для подключения хаба к электросети
Аккумуляторная батарея (Li-Ion, 3,7 В, 1800 мА·ч) — для резервного питания при отключении электричества
Антенна радиомодуля — для связи с беспроводными датчиками
Антенна Wi-Fi / GSM — для подключения к интернету через Wi-Fi или мобильную сеть
Двусторонний скотч — для фиксации аккумулятора внутри корпуса
Винты (4 шт.) и дюбели (4 шт.) — для крепления хаба на стену, если потребуется
Паспорт устройства

1. Установите аккумулятор

Аккумуляторная батарея обеспечивает бесперебойную работу хаба при отключении электричества. Если питание пропадёт, хаб автоматически переключится на аккумулятор и продолжит защищать ваш объект.

1. Переверните хаб обратной стороной

2. Аккуратно открутите винты и снимите крышку, чтобы получить доступ к плате

3. Подключите разъём аккумулятора к соответствующему коннектору на плате

4. Зафиксируйте аккумулятор внутри корпуса с помощью двустороннего скотча из комплекта — это надёжно закрепит батарею и предотвратит её смещение

5. Установите крышку обратно и закрутите винты

Рекомендуем установить аккумулятор до первого включения хаба. При работе от сети аккумулятор будет автоматически заряжаться и всегда оставаться в готовности.

2. Подключите антенны

В комплекте с хабом идут две антенны — каждая отвечает за свой канал связи. Без них хаб не сможет выйти в интернет и обмениваться данными с датчиками, поэтому важно подключить обе антенны до включения устройства.

Короткая антенна с золотистым основанием — это антенна радиомодуля для связи с беспроводными датчиками, например, движения, открытия двери, протечки
Длинная белая антенна с поворотным основанием — это антенна Wi-Fi / GSM для подключения хаба к интернету

1. Найдите антенные разъёмы на корпусе хаба

2. Короткую антенну с золотистым основанием вкрутите в левый разъём

3. Длинную белую антенну вкрутите в правый разъём

4. Закручивайте каждую антенну в соответствующий разъём по часовой стрелке до лёгкого упора

Для лучшего приёма сигнала расположите антенны вертикально. Это обеспечит максимальную зону покрытия для всех подключённых датчиков.

3. Вставьте SIM-карту (если нужен мобильный интернет)

Если на объекте нет Wi-Fi или вы хотите использовать мобильный интернет как основной или резервный канал связи:

1. Откройте заднюю крышку хаба

2. Вставьте SIM-карту в слот, расположенный под крышкой

3. Закройте крышку

Убедитесь, что у выбранного мобильного оператора есть покрытие 2G в месте установки хаба. Хаб использует сеть 2G для передачи данных, поэтому без покрытия подключение работать не будет.

4. Подключите питание

1. Подключите штекер адаптера питания в разъём на корпусе хаба

2. Включите адаптер в розетку (адаптер поддерживает сети 110–240 В, поэтому подходит для большинства стандартов электропитания)

3. Дождитесь, пока индикатор на хабе загорится — это означает, что устройство включено и готово к настройке

Разместите хаб в центральной части помещения, чтобы обеспечить хороший радиосигнал для всех датчиков. Используйте винты и дюбели из комплекта, если хотите закрепить хаб на стене.

После того как хаб включён и готов к работе, переходите к настройке в приложении.

Как подключить хаб в приложении

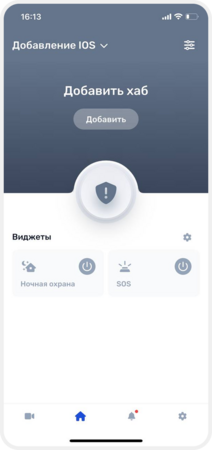

1. Начните добавление хаба

На главном экране приложения нажмите кнопку «Добавить»

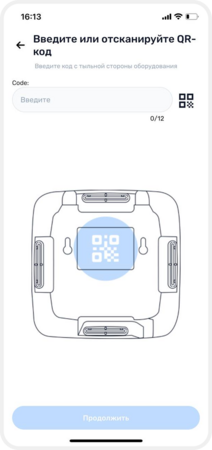

2. Введите код хаба

На следующем экране вам нужно ввести серийный код хаба. Это можно сделать двумя способами:

Вручную — введите код в поле ввода
Через камеру — нажмите на иконку QR-кода и отсканируйте код с корпуса хаба

QR-код находится на обратной стороне хаба. Приложение может запросить разрешение на использование камеры — разрешите доступ, чтобы сканер заработал.

После ввода кода доступны два варианта подключения:

Настроить

Используйте этот вариант, если вы подключаете хаб впервые или хотите заново настроить интернет-подключение хаба (Wi-Fi или GPRS).

Нажмите «Настроить», чтобы перейти к настройке интернет-подключения хаба.

Хаб уже настроен

Используйте эту кнопку, если хаб уже был настроен ранее и подключён к интернету.

Например:

— вы удалили хаб из приложения и добавляете его повторно

— настройки Wi-Fi или GPRS уже сохранены в хабе

— хаб уже подключён к сети и находится онлайн

В этом случае повторно настраивать подключение к интернету не нужно.

Достаточно отсканировать QR-код и нажать «Хаб уже настроен» — приложение сразу добавит хаб и откроет главный экран.

Настройки Wi-Fi и GPRS сохраняются в памяти устройства даже после удаления хаба из приложения.

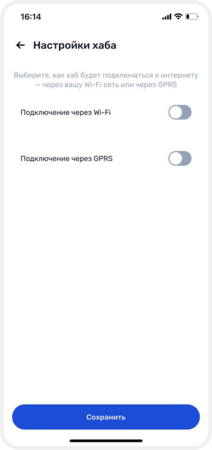

3. Выберите способ подключения к интернету

После нажатия «Настроить» откроется экран настройки подключения хаба к интернету.

Хаб должен быть подключён к сети, чтобы работать удалённо. На экране «Настройки хаба» выберите, как хаб будет выходить в интернет.

Доступно два варианта:

Подключение через Wi-Fi

Это самый простой способ, если у вас есть обычный Wi-Fi-роутер.

1) Включите переключатель «Подключение через Wi-Fi»

2) В поле Wi-Fi укажите название вашей сети

3) В поле «Пароль» введите пароль от Wi-Fi

4) Нажмите «Сохранить»

Подключение через GPRS (мобильный интернет)

Если Wi-Fi на объекте нет, хаб может выходить в интернет через SIM-карту.

1) Вставьте SIM-карту с мобильным интернетом в хаб

2) Включите переключатель «Подключение через GPRS»

3) Заполните поля:

APN — точка доступа к интернету (узнайте у вашего мобильного оператора)
Имя пользователя GPRS — если требуется оператором
Пароль GPRS — если требуется оператором

4) Нажмите «Сохранить», чтобы применить настройки сети

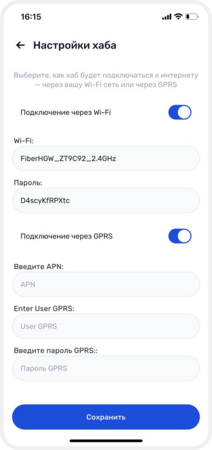

Вы можете включить оба способа одновременно — Wi-Fi и GPRS. В этом случае хаб будет использовать Wi-Fi как основной канал, а GPRS — как резервный, если Wi-Fi пропадёт.

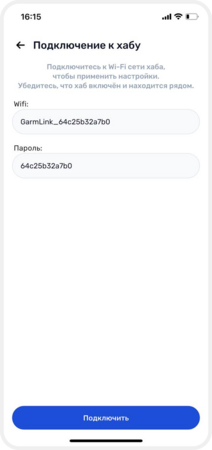

4. Подключитесь к точке доступа хаба

Теперь приложению нужно связаться с хабом напрямую, чтобы передать ему настройки. Для этого ваш телефон временно подключится к Wi-Fi-сети самого хаба.

1. На экране «Подключение к хабу» вы увидите:

Название сети хаба — она выглядит как GarmLink_xxxxxxxxxxxx
Пароль — это те же символы, что и в названии сети после GarmLink_

2. Нажмите «Продолжить»

3. Приложение предложит подключиться к сети хаба — нажмите «Подключить»

Это временное подключение требуется для передачи настроек. После завершения настройки переключите телефон обратно на вашу обычную Wi-Fi сеть.

5. Авторизуйтесь в хабе

На этом шаге вам нужно ввести логин и пароль для доступа к хабу.

Зачем это нужно? Этот пароль защищает ваш хаб от посторонних. Он нужен, чтобы безопасно отправить конфигурацию на сервер и настроить устройство. Также этот пароль потребуется для входа в Web-интерфейс устройства.

Введите данные для входа:

Логин: admin
Пароль: 12345 (пароль по умолчанию)

Нажмите «Подключить».

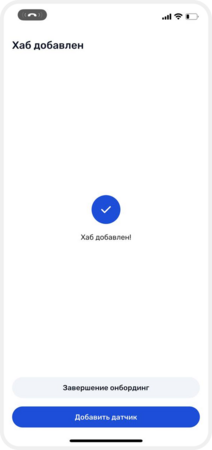

6. Хаб добавлен

После успешного подключения вы увидите подтверждение — «Хаб добавлен»

Теперь вы можете:

Перейти на главный экран — чтобы увидеть ваш объект с подключённым хабом
Добавить датчик — чтобы сразу начать подключение устройств (датчики движения, открытия двери, протечки и другие)

7. Вернитесь к своей Wi-Fi-сети

После завершения настройки ваш телефон может всё ещё быть подключён к временной сети хаба (GarmLink_...). Переключите телефон обратно на вашу обычную домашнюю Wi-Fi-сеть, чтобы у хаба был доступ в интернет.
